所謂固態繼電器它是一種無觸點電子開關，由分立元器件、膜固定電阻網絡和芯片，采用混合工藝組裝來實現控制回路(輸入電路)與負載回路(輸出電路)的電隔離及信號耦合，由固態器件實現負載的通斷切換功能，內部無任何可動部件。

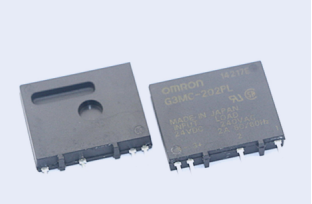

一、例如下圖歐姆龍G3MC這款固態繼電器,特點如下:

● 厚度僅4.5mm，可對應印刷基板的高密度封裝

● DC輸入-AC輸出，輸出的適用負載為1A(40℃)、 2A(25℃)

● 采用印刷基板、端子、散熱板一體化的引線架，以及一體成形，實現了小型化、纖細化

   二、看完固態繼電器它的特點,我們來了解下固態繼電器的原理

      固態繼電器的控制信號所需的功率極低，因此可以用弱信號控制強電流。同時交流型的SSR采用過零觸發技術，使SSR可以安全地用在計算機輸出接口，不會像EMR那樣產生一系列對計算機的干擾，甚至?xí)?dǎo)致嚴重當機。比較常用的是DIP封裝的型式。控制電壓和負載電壓按使用場合可以分成交流和直流兩大類，因此會有DC-AC、DC-DC、AC-AC、AC-DC四種型式，它們分別在交流或直流電源上做負載的開關，不能混用.

三、使用方法

·端子使用高導熱材料,澆焊時請控制在260℃、10s以?xún)?nèi),手動焊接時請控制在350℃、5s以?xún)?nèi)。

厚度較薄,如果要提高耐振動性,請?jiān)诎惭b到印刷基板上時,將浮動控制在0.1mm以下。在印刷基板加工圖中,將兩側的印刷基板孔徑設定為ψ1.0到ψ0.8的實際端子尺寸,即可控制浮動。此外,如果因時常振動而對端子部造成壓力,請用粘結劑等采取防振措施

·作為相位控制的輸出使用時,請選擇無零交叉功能的型號。

·由于外壁變?yōu)樯岚?因此在多個集中安裝時,請注意周?chē)鷾囟鹊纳仙＝油~定電流時,請每隔一個空出SSR的厚度,確保良好的通風狀態。在沒有冷風的集中安裝狀態下,請?jiān)陬~定電流12以?xún)?nèi)的負載電流下使用。

·LOAD端子雖然內藏了緩沖回路,但將高壓線、動力線和固態繼電器在同一配管或管道中布線的話,可能由于感應產生誤動作或發生破損,因此應分管布線。

·輸入回路中沒有內藏反接保護回路,布線時應注意極性不要相反。

·G3MC-1口P(L(VD)需要連接超過250V peak、G3MC-2□P（L）（-VD）需要連接超過450peak的浪涌電壓時請?jiān)贚OAD端子兩端并聯浪涌吸收器(變?nèi)?。
