EE-1/-2微型光電傳感器

EE-1/-2適用傳感器型號

接插件/接插件固定支架

適用傳感器型號 EE-SX67□ (A、P、R)、EE-SX47□、EE-SY67□、EE-SPY31□/41□、EE-SPX303N/403N、EE-SPW311/411
種類		導線長	型號　規格	備注
接插件			EE-1001
			EE-1001-1	L端子與+端子事先短路
			*EE-1009 1**

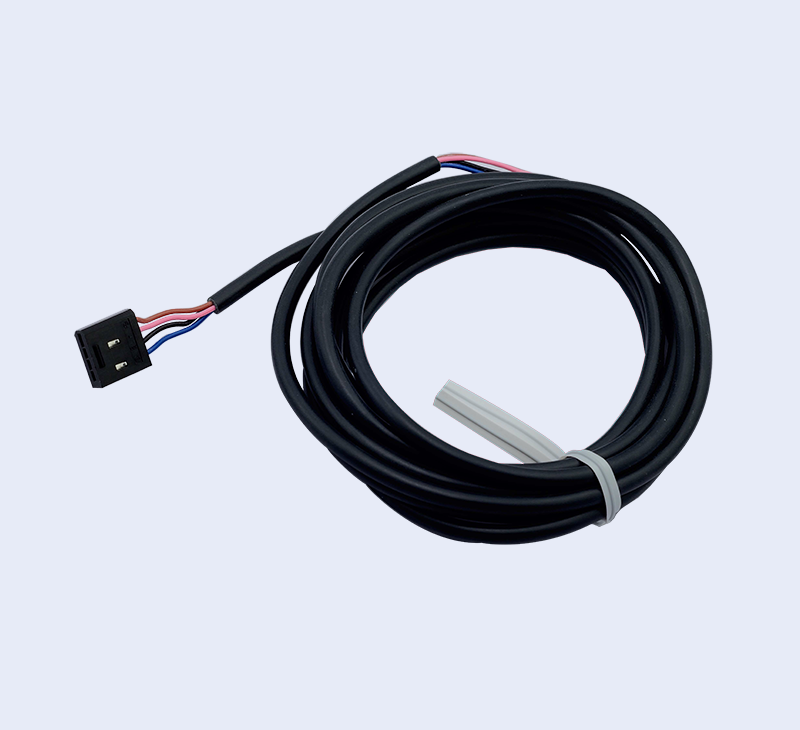

	帶導線	1m	EE-1006 1M
		1m	*EE-1010 1M 1**
		2m	EE-1006 2M	4芯
			EE-1006D	3芯
			EE-1006L	2芯
			*EE-1010 2M 1**
	帶耐曲折導線	1m	*EE-1010-R 1M 1**
	帶耐曲折導線	2m	*EE-1010-R 2M 1**
NPN/PNP切換接插件		0.46m(全長)	EE-2002
接插件固定支架			EE-1006A	EE-1006及 EE-SX670□、470、 EE-SY671、672專用
*接插件部品 2**	外殼(罩蓋)		EE-1006H	100個/箱
	桿式端子銷		EE-1006C	500個/箱
	專用壓接工具		EE-1006T

*1. EE-1009、1010系列接插件中內置了只拉拽電纜是不易拔出的鎖定構造。從傳感器上拔出接插件時，請如圖所示，從上下捏緊接插件本體并向傳感器一側按壓，然后再拉出。在鎖定構造的作用下，只拉拽電纜將無法拔出，但拉拽接插件本體（罩蓋）卻可以拔出。
*2. EE-1006的外殼（罩蓋）、端子銷（手動壓接用）也可單獨銷售。請使用專用工具（EE-1006T）進行加工。

適用傳感器型號　EE-SX95□-C1J-R型
種類	導線長	型號　規格	備注
帶耐彎曲導線接插件	2m	EE-1016-R 2M

適用傳感器型號　EE-SX97□-C1、EE-SX97□P-C1
種類	導線長	型號　規格	備注
帶導線的接插件	1m	EE-1017 1M
帶導線的接插件	3m	EE-1017 3M
帶耐彎曲導線接插件	1m	EE-1017-R 1M
帶耐彎曲導線接插件	3m	EE-1017-R 3M

適用傳感器型號　EE-SPX74□/84□型
種類	導線長	型號　規格	備注
帶導線的接插件	1m	EE-1013

適用傳感器型號　EE-SPX301/401、EE-SPY30□/40□、EE-SPZ301-A/401-A
種類		導線長	型號　規格	備注
接插件			EE-1002
	帶導線	1m	EE-1003
NPN/PNP切換接插件		0.46m(全長)	EE-2001
接插件固定支架			EE-1003A	EE-1003專用

品名		*接插件 14*	帶導線的? 接插件 *1	帶耐彎曲導線? 接插件 *1	*接插件4**	接插件 24? ((+)端子與? L端子短路)	帶導線的接插件
型號		EE-1009	EE-1010	EE-1010-R	EE-1001	EE-1001-1	EE-1006
項目	形狀
接觸電阻		20mΩ以下(20mV以下、100mA以下時)			15mΩ以下? (DC100V以下時)		10mΩ以下? (DC100V? 以下時)
*插拔耐久3**		50次以上			―
插入力		極數×6N以下			50N以下
拔出力? (罩蓋保持力)		極數×0.4N以上			―		20N以上
標準導線長		―	1m、2m		―		1m、2m
*鎖定強度 3**		極數×29N以上			―
使用環境溫范圍		-10～+60℃			-10～+75℃		-10～+60℃
材質	罩蓋	聚苯二甲酸丁二醇酯
材質	接觸點	磷青銅(電鍍焊錫處理)
適用微型光電傳感器		EE-SX67□ (A、P、R)(僅限接插件型)、EE-SX47□、EE-SY67□、EE-SPY31□/41□、 EE-SPX303N/403N、EE-SPW311/411

品名		*接插件 4**	帶導線的? 接插件	帶導線的? 接插件	帶耐彎曲? 導線? 接插件	帶導線的? 接插件	帶耐彎曲? 導線? 接插件
型號		EE-1002	EE-1003	EE-1013	EE-1016-R	EE-1017	EE-1017-R
項目	形狀
接觸電阻		10mΩ以下(DC10mA及? DC1A時)	20mΩ以下? (1kHz微量電流及DC500V時)		25mΩ以下(DC10mA 20mV以下時)
插入力		20N以下	23.5N以下	40N以下	20N以下
拔出力(罩蓋保持力)		15N以上(首次)? 10N以上(10次	3.5N以上	10N以下	15N以上	1.5N以上
標準線長		─	1m		2m	1m、3m
使用環境溫度范圍		-10～+75℃	-10～+60℃	-10～+55℃	-25～+85℃	-10～+60℃
材質	罩蓋	尼龍
材質	接觸點	磷青銅
適用微型光電傳感器		EE-SPX301/401、? EE-SPY30□/40□、? EE-SPZ301-A/401-A		EE-? SPX74□/84□	EE-? SX95□-C1J-R	EE-SX97□C1、? EE-SX97□P-C1

*1. 由于產品內置了鎖定結構，因此在將接插件從傳感器上取下時，請如右圖所示，從上下捏緊接插件本體并用力拉出。?
*2. 最適合于在入光時ON的條件下使用：EE-SX67□、EE-SY67□。?
*3. 鎖定構造規定了插拔耐久與鎖定強度。?
　　因此，沒有鎖定構造的EE-1001、EE-1001-1、EE-1006沒有規定。?
*4. 關于型號EE-1009, EE-1001, EE-1001-1以及EE-1002，因保管條件不同而使端子有可能變色，請注意以下的保管條件。?
　①保管時請避開直射陽光，高溫多濕場所。

（單位：mm）

微型光電傳感器專用接插件/接插件固定支架

接插件?
EE-1001

接插件（（＋）端子與L端子短路）
EE-1001-1

帶導線的接插件?
EE-1006 2M (EE-1006 1M)

接插件固定支架?
EE-1006A

適用微型光電? 傳感器	EE-SX67□(A、P、R)(僅限接插件型)、EE-SX47□、? EE-SY67□、EE-SPY31□/41□、EE-SPX303N/403N、? EE-SPW311/411	EE-SX670□、470□、EE-SY671、672
