G6S歐姆龍表面安裝繼電器

G6S 表面安裝繼電器、2A級2級小型信號切換用的小型、高靈敏度

立即咨詢技術資料下載

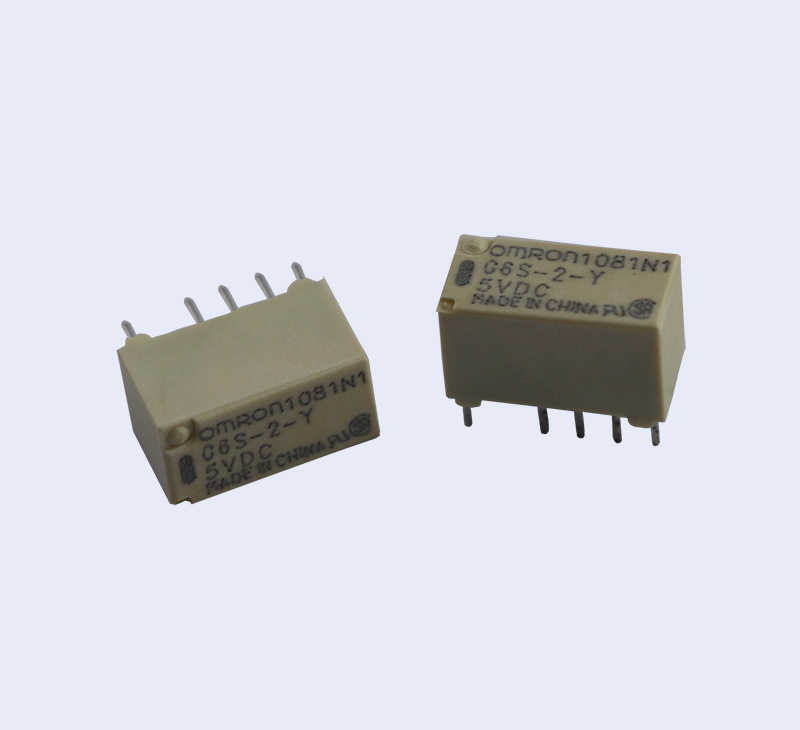

G6S 表面安裝繼電器

2A級2級小型信號切換用的國際標準繼電器

? 長端子形狀，焊接部分的長期連接可靠性提高。（表面安裝端子型）

? 內部為L形端子形狀，可進行高密度封裝。（表面安裝端子型）

? 利用獨特的焊接部端子構造，在IRS封裝時，端子溫度上升快，確保良好的焊接性。（表面安裝端子型）

? 線圈接點間耐高壓2,000V AC、高度耐沖擊電壓2,500V 2×10μs（Telcordia標準）。

? 高9.4mm×寬7.5mm×長15mm的小型尺寸。

? 還有BSI(EN60950)附加絕緣認證型產品可選。（-Y型）

●表面安裝端子型標準型號

結構	種類	單穩型		1線圈閉鎖型		2線圈閉鎖型		最小包裝單位
結構	接點結構	型號	線圈額定電壓(V)	型號	線圈額定電壓(V)	型號	線圈額定電壓(V)	最小包裝單位
塑料密封型	DPDT (2c)	G6S-2F G6S-2G	DC 3	G6SU-2F G6SU-2G	DC 3	G6SK-2F G6SK-2G	DC 3	50個/根 (400個/卷)
			DC 4.5		DC 4.5		DC 4.5
			DC 5		DC 5		DC 5
			DC 12		DC 12		DC 12
			DC 24		DC 24		DC 24
		G6S-2F-Y G6S-2G-Y	DC 5	G6SU-2F-Y G6SU-2G-Y	DC 5	?	?
			DC 12		DC 12
			DC 24		DC 24

注:	1.	訂購時，請注明線圈額定電壓（V）。
		例：G6S-2F
		此外，交付時的包裝標記及標注的電壓規格為□□VDC。
	2.	訂購帶狀包裝（表面安裝端子型）時請在型號末尾加上-TR。繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。）
	3.	帶狀包裝的最小訂購單位為2卷（最小包裝單位400個×2卷=800個）。
	4.	Surface mounting terminal (SMT) standard models are shipped in moisture-proof package.

●印刷基板用端子型標準型號

結構	種類	單穩型		1線圈閉鎖型		2線圈閉鎖型		最小包裝單位
結構	接點結構	型號	線圈額定電壓(V)	型號	線圈額定電壓(V)	型號	線圈額定電壓(V)	最小包裝單位
塑料密封型	DPDT (2c)	G6S-2	DC 3	G6SU-2	DC 3	G6SK-2	DC 3	50個/根
			DC 4.5		DC 4.5		DC 4.5
			DC 5		DC 5		DC 5
			DC 12		DC 12		DC 12
			DC 24		DC 24		DC 24
		G6S-2-Y	DC 5	G6SU-2-Y	DC 5	?	?
			DC 12		DC 12
			DC 24		DC 24

注	1.	訂購時，請注明線圈額定電壓（V）。
		例：G6S-2
		此外，交付時的包裝標記及標注的電壓規格為□□VDC。
	2.	印刷電路板用端子型為無防濕包裝。

額定值
單穩型 (G6S-2, G6S-2F, G6S-2G)

額定電壓 (V)	DC 3	DC 4.5	DC 5	DC 12	DC 24
額定電流 (mA)	46.7	31.0	28.1	11.7	8.3
線圈電阻 (Ω)	64.3	145	178	1,028	2,880
動作電壓 (V)	75% 以下
復位電壓 (V)	10% 以上
最大容許電壓 (V)	200% （23oC）,130% （85oC）				170%（23oC）,130%（85oC)
消費功率 (mW)	約140				約200

注	1.	額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
	2.	動作特性為線圈溫度在+23℃時的值。
	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

單穩型 (G6S-2-Y, G6S-2F-Y, G6S-2G-Y)

額定電壓 (V)	DC 5	DC 12	DC 24
額定電流 (mA)	40	16.7	9.6
線圈電阻 (Ω)	125	720	2,504
動作電壓 (V)	75% 以下
復位電壓 (V)	10% 以上
最大容許電壓 (V)	170% (23°C)
消費功率 (mW)	約200		約230

注	1.	額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
	2.	動作特性為線圈溫度在+23℃時的值。
	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

1繞組閉鎖型 (G6SU-2, G6SU-2F, G6SU-2G)

額定電壓 (V)	DC 3	DC 4.5	DC 5	DC 12	DC 24
額定電流 (mA)	33.3	22.2	20	8.3	6.3
線圈電阻 (Ω)	90	203	250	1,440	3,840
動作電壓 (V)	75% 以下
復位電壓 (V)	75% 以下
最大容許電壓 (V)	180% （23oC）， 140% （85oC）
消費功率 (mW)	約100				約150

注	1.	額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
	2.	動作特性為線圈溫度在+23℃時的值。
	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

1繞組閉鎖型 (G6SU-2-Y G6SU-2F-Y G6SU-2G-Y)

額定電壓 (V)	DC5	DC12	DC24
額定電流 (mA)	28.1	11.7	5.8
線圈電阻 (Ω)	178	1,028	4,114
動作電壓 (V)	75% 以下
復位電壓 (V)	75% 以下
最大容許電壓 (V)	200% ( 23°C)
消費功率 (mW)	約140

注	1.	額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
	2.	動作特性為線圈溫度在+23℃時的值。
	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

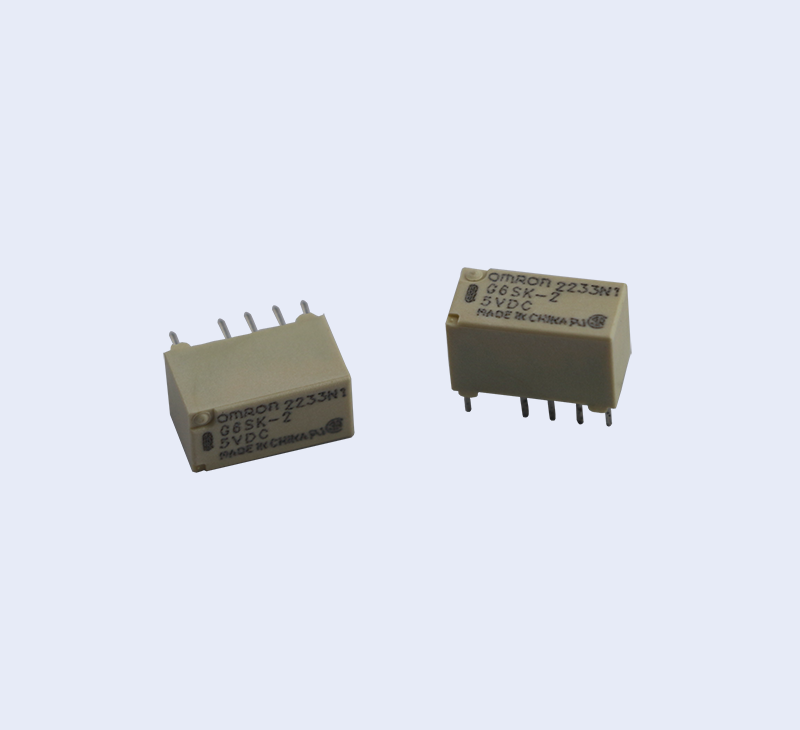

2繞組閉鎖型 (G6SK-2, G6SK-2F, G6SK-2G)

額定電壓 (V)	DC 3	DC 4.5	DC 5	DC 12	DC 24
額定電流 (mA)	66.6	44.4	40	16.7	12.5
線圈電阻 (Ω)	45	101	125	720	1,920
動作電壓 (V)	75% 以下
復位電壓 (V)	75% 以下
最大容許電壓 (V)	170% ( 23°C), 130% (85°C)				140% ( 23°C), 110% ( 70°C)
消費功率 (mW)	約200				約300

注	1.	額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
	2.	動作特性為線圈溫度在+23℃時的值。
	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

EN60950 certified Model (G6S-2F-Y, G6S-2G-Y, G6S-2-Y)

額定電壓 (V)	DC 5	DC 12	DC 24
額定電流 (mA)	40	16.7	9.6
線圈電阻 (Ω)	125	720	2,504
動作電壓 (V)	75% 以下
復位電壓 (V)	10% 以上
最大容許電壓 (V)	170% ( 23°C), 130%(85°C)		170% ( 23°C), 110% ( 70°C)
消費功率 (mW)	約200		約230

注	1.	額定電流、線圈電阻是線圈溫度在＋23℃時的值，公差為±10%。
	2.	動作特性為線圈溫度在+23℃時的值。
	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

開關部

項目	負載

電阻負載

接點接觸結構

雙橫桿

接點材質

Ag (Au-clad)

額定負載

AC125V 0.5A、 DC30V 2A

額定通電電流

接點電壓的最大值

AC250V, DC220V

接點電流的最大值

性能

種類
項目

單穩型

1繞組閉鎖型

2繞組閉鎖型

EN60950 certified

G6S-2, G6S-2F,
G6S-2G

G6SU-2, G6SU-2F,
G6SU-2G

G6SK-2, G6SK-2F,
G6SK-2G

G6S-2F-Y, G6S-2G-Y,
G6S-2-Y

G6SU-2-Y,
G6SU-2F-Y,
G6SU-2G-Y

接觸電阻 *1

75mΩ 以下

動作（置位）時間

4ms 以下

重復（重置）時間

4ms 以下

最小置位、重置脈沖幅度

---

10 ms

---

10 ms

絕緣電阻 *2

1000 M Ω 以上 (DC500V兆歐表)

耐壓

線圈和接點之間

2,000 VAC, 50/60 Hz 1 min

1,000 VAC, 50/60 Hz 1 min

2,000 VAC, 50/60 Hz 1 min

異極接點之間

1,500 VAC, 50/60 Hz 1 min

同極接點之間

1,000 VAC, 50/60 Hz 1 min

置位、重置線圈之間

---

500 VAC, 50/60 Hz for 1 min

單穩型 G6S-2, G6S-2-Y 尺寸公差 ±0.3mm
印刷基板加工尺寸 (底視圖)	端子配置/內部連接圖 (底視圖) 注.請注意線圈極性。

G6S-2F, G6S-2F-Y 尺寸公差 ±0.3mm
印刷基板加工尺寸 (頂視圖) 尺寸公差:±0.1mm	端子配置/內部連接圖 (頂視圖) 注.請注意線圈極性。

G6S-2G , G6S-2G-Y 尺寸公差 ±0.3mm
印刷基板加工尺寸 (頂視圖) 尺寸公差:±0.1mm	端子配置/內部連接圖 (頂視圖) 注.請注意線圈極性。

1繞組閉鎖型 G6SU-2 尺寸公差 ±0.3mm
印刷基板加工尺寸 (底視圖)	端子配置/內部連接圖 (底視圖) 注.請注意線圈極性。

G6SU-2F 尺寸公差±0.3mm
印刷基板加工尺寸 (頂視圖) 尺寸公差:±0.1mm	端子配置/內部連接圖 (頂視圖) 注.請注意線圈極性。

G6SU-2G 尺寸公差 ±0.3mm
印刷基板加工尺寸 (頂視圖) 尺寸公差:±0.1mm	端子配置/內部連接圖 (頂視圖) 注.請注意線圈極性。

2繞組閉鎖形 G6SK-2 尺寸公差 ±0.3mm
印刷基板加工尺寸 (底視圖)	端子配置/內部連接圖 (底視圖) 注.請注意線圈極性。

G6SK-2F 尺寸公差: ±0.3mm
印刷基板加工尺寸 (頂視圖) 尺寸公差:±0.1mm	端子配置/內部連接圖 (頂視圖) 注.請注意線圈極性。

G6SK-2G 尺寸公差 ±0.3mm
印刷基板加工尺寸 (頂視圖) 尺寸公差:±0.1mm	端子配置/內部連接圖 (頂視圖) 注.請注意線圈極性。
